contrôleurs
TC

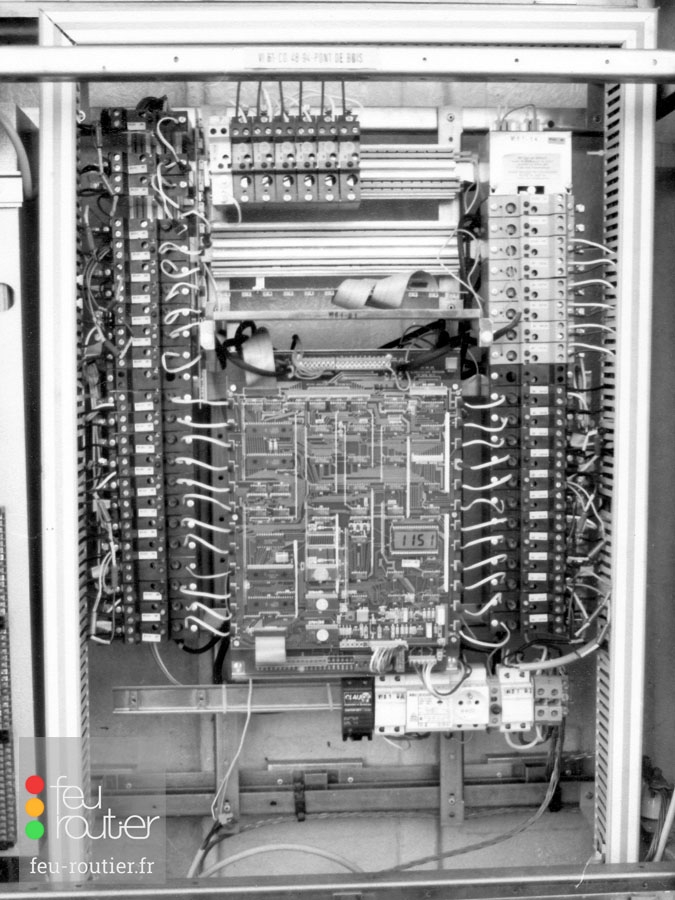

La commercialisation du contrôleur TC a débuté chez Sagem en 1998, mais le nom commercial Silec était tout de même apposé dessus. Il a continué à être fabriqué quelques années par Aximum mais n'est plus commercialisé aujourd'hui.
Le contrôleur TC se décline en trois version :
- TC8 (8 lignes de feux)
- TC 16 (16 lignes de feux)
- TC 32 (32 lignes de feux)
Il est déclaré conforme par le Cerema jusqu'en septembre 2014.
|
TC8 |
|
TC16 |
|
TC32 |
EOLE

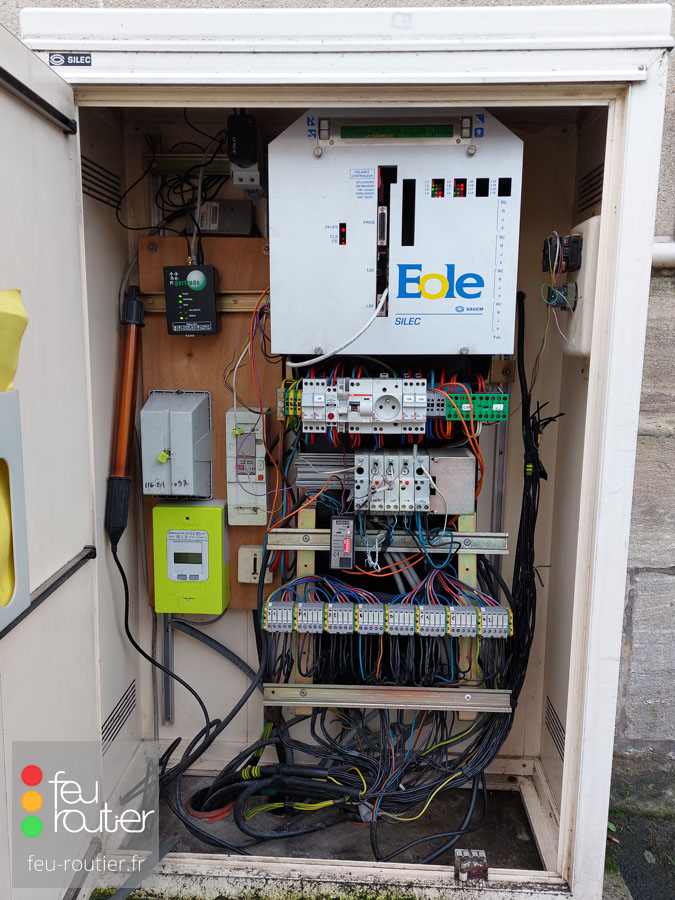

Le contrôleur Eole a été mis au point par Silec au début des années 1990, et a été repris par Sagem en 1996 lors du rachat de Silec. Il se programmait à l'aide du logiciel Silec Swing.
Le contrôleur Eole se décline en trois versions :
- 1 carte de puissance 4 lignes
- 3 cartes de puissance
- jusqu'à 7 cartes pour 32 lignes de feux
|
Eole 32 |
SIROCCO
Le contrôleur Sirocco a été mis au point par Silec au début des années 1990. il se programmait à l'aide du logiciel Silec Swing.
CHORUS
Le contrôleur Chorus a été mis au point par Silec au début des années 1990 et a continué d'être commercialisé par Sagem à partir de 1996.
Il se décline en trois versions :
- Chorus
- Chorus 2000 (1993)
- Chorus 95 (1995)
Une version spéciale ville de Paris a été étudiée au début des années 1990 sans succès.
|
Chorus 2000 |
|
Chorus 95 |
MISTRAL

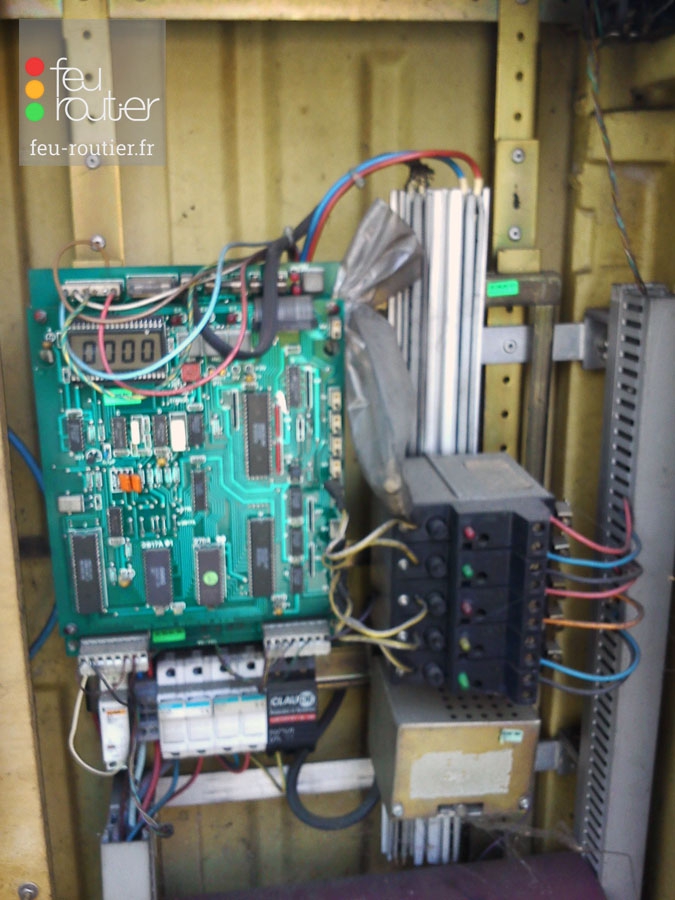

Mistral est un contrôleur à micro-processeurs commercialisé par Silec à partir du début des années 1980 et jusqu'au début des années 1990, dont la fiabilité était faible.
Il admet un maximum de 8 lignes de feux.
|
contrôleur Mistral |
ZEPHIR
Zephyr est un petit contrôleur à micro-processeurs commercialisé par Silec dans les années 1980.
Il admet un maximum de 2 lignes de feux, et 2 lignes piétons.
|
contrôleur Zephir - Le Havre |
|
Zephir - Le Mans |

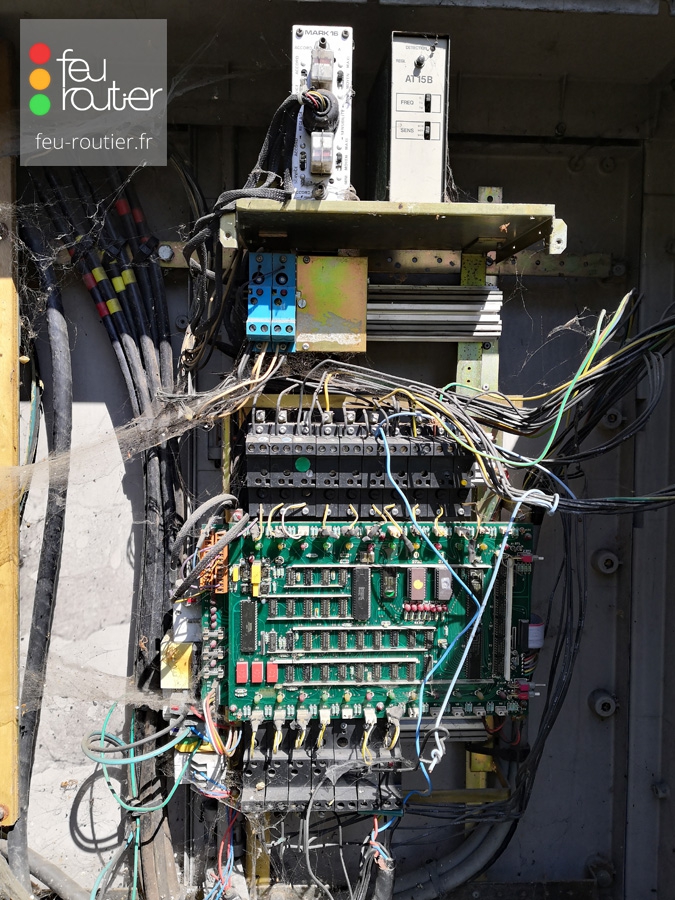

ALISÉ

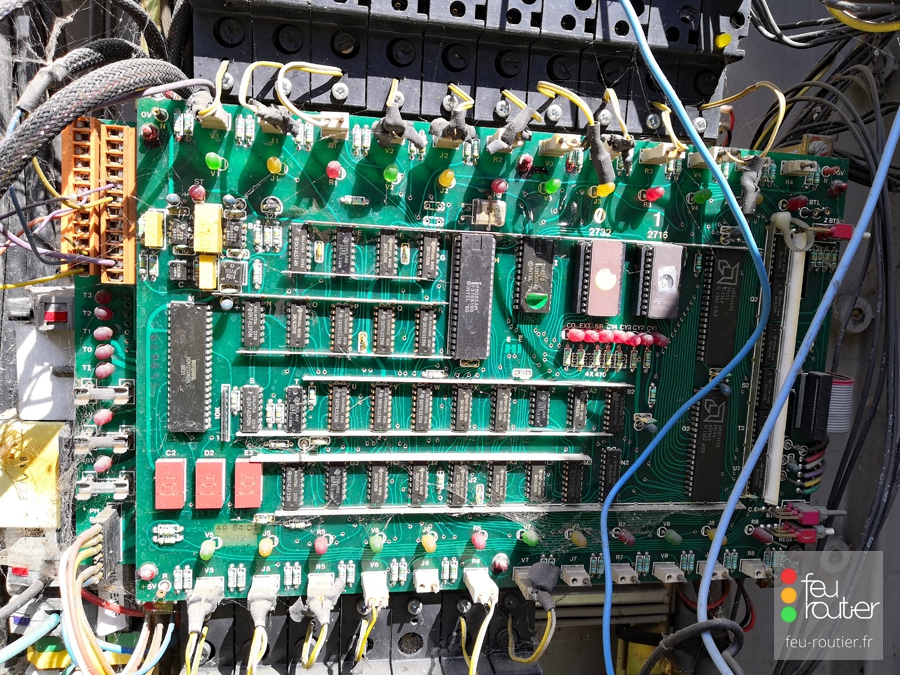

Alisé est un contrôleur à micro-processeurs commercialisé par Silec. Il admet un maximum de 4 lignes de feux.
Ce contrôleur a existé en deux versions :
- Alisé I
- Alisé II
|
Alisé II |
AQUILON

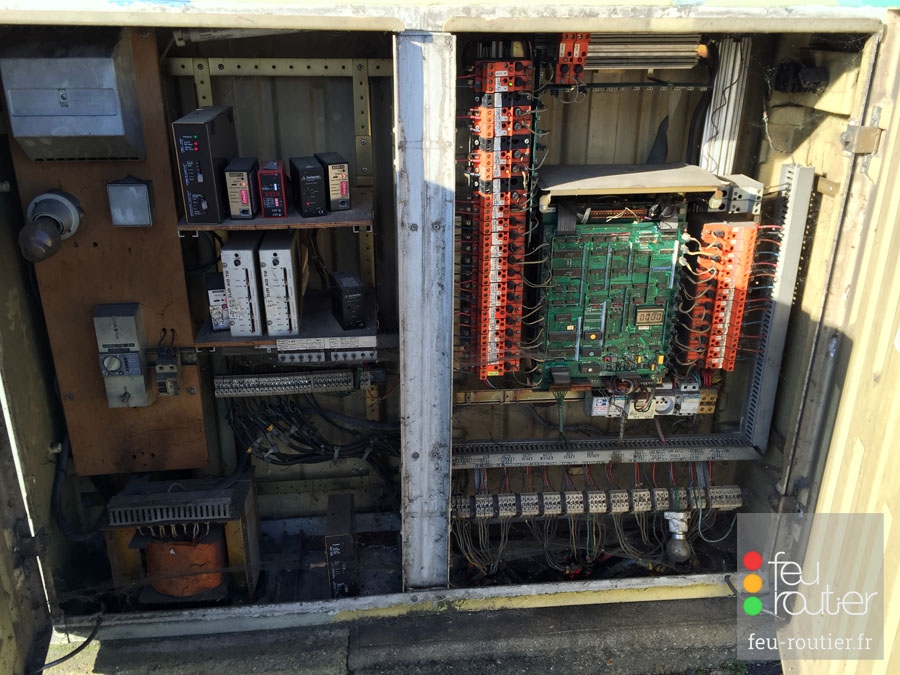

Aquilon est un contrôleur à micro-processeurs commercialisé par Silec.
Il admet un maximum de 16 lignes de feux.
Une deuxième version a été commercialisée sous le nom Aquilon II comprenant une carte CPU et une alimentation différentes ainsi que des fonctionnalités revues à la hausse comparé à la première version.
|
Aquilon - Le Mans |
|
Aquilon - Villeneuve d'Ascq |
M2400
Le M2400 est le premier contrôleur à micro-processeurs commercialisé par Silec à partir de 1978.
Ce contrôleur existait en trois versions :
- mémoire RAM
- mémoire REPROM (stabilité accrue)
- logiciel spécique ville de Paris
Silec a répondu au premier appel d'offres de contrôleurs à micro-processeurs de la ville de Paris en 1978 avec une version spécifique du M2400 (16 lignes, matrice de conflits programmée en mémoire, logiciel compatible ville de Paris). Seul un exemplaire a été installé au carrefour Rivoli / Miron, mais n'a pas été validé par les services de la ville de Paris.
AC RN20
Ce contrôleur est à technologie électronique à logique câblée et semble avoir été conçu spécifiquement pour des carrefours situés sur la RN20, dans les Hauts de Seine.
PEP
Le PEP est un contrôleur à électronique statique commercialisé par Silec.
S200 / S400 / S800 / S2000

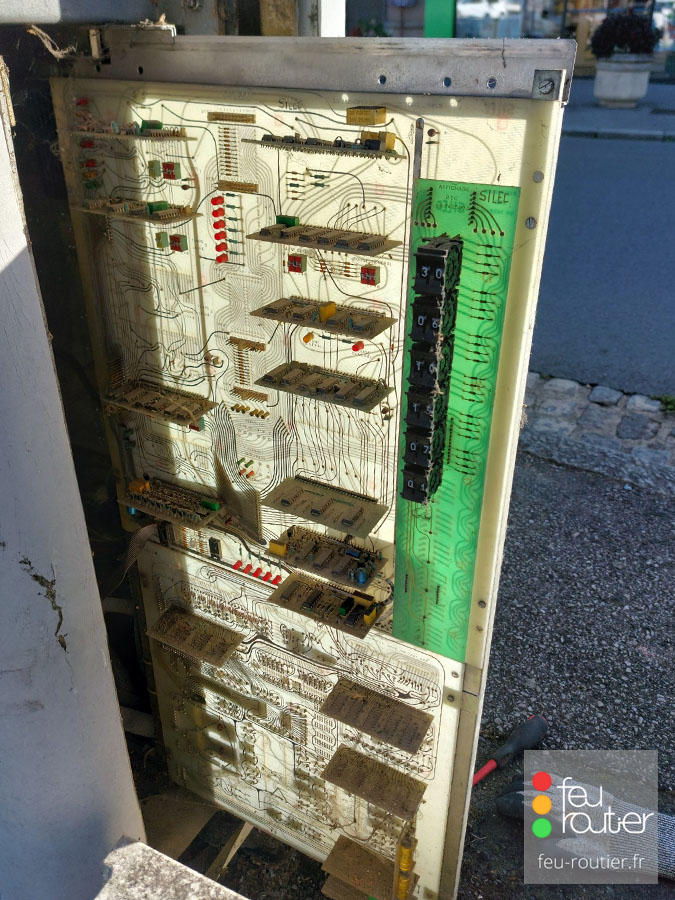

La série de contrôleurs S200 / S400 / S800 / S2000 est à technologie à électronique statique.
Ce sont les premiers contrôleurs tout électronique commercialisés par Silec à partir de 1975.
S2000 :
- 4 lignes de feux
- 2 sorties piétons
|
S800 à Rennes en 1977 |
|
S2000 - Rungis |
|
S2400 |
AZ / AZP
Le contrôleur AZ est un contrôleur hybride, électromécanique assisté d'équipements électroniques.
Il a été commercialisé sous 3 versions :
- AZ PM (petit modèle)
- AZ MM (moyen modèle)
- AZ GM (grand modèle)
Le contrôleur AZP (AZ programmable) a été installé pour la première fois à Caen en 1975 où il était relié à un PC Thomson.
Il est totalement différent du reste de la gamme AZ, y compris au niveau de l'habillage.
PHASELEC
Le contrôleur Phaselec utilise la même technologie que le contrôleur AZ (hybride électromécanique assisté d'équipements électroniques). Il a été développé spécifiquement pour la gestion des sens uniques alternés mis en place temporairement et a tout d'abord été commercialisé dans un coffret de chantier permettant sa fixation sur poteau vers 1976 / 1977. Il a ensuite été utilisé pour la gestion de petits carrefours à deux phases.
VDP
Le contrôleur VDP (Ville De Paris) est un contrôleur électromécanique spécifiquement développé pour les carrefours parisiens importants dans les années 1960. Il a cependant également été commercialisé dans d'autres villes, comme Angers par exemple.
Il était installé dans une imposante armoire à deux faces : la chaîne de comptage à relais et ses voyants sur la face avant, et les relais de puissance sur la face arrière.
|
exemplaire installé au carrefour de la porte de Clignancourt de 1967 à 1992 et aujourd'hui conservé au sein des collections de la mission patrimoine industriel de la mairie de Paris |
2PHC

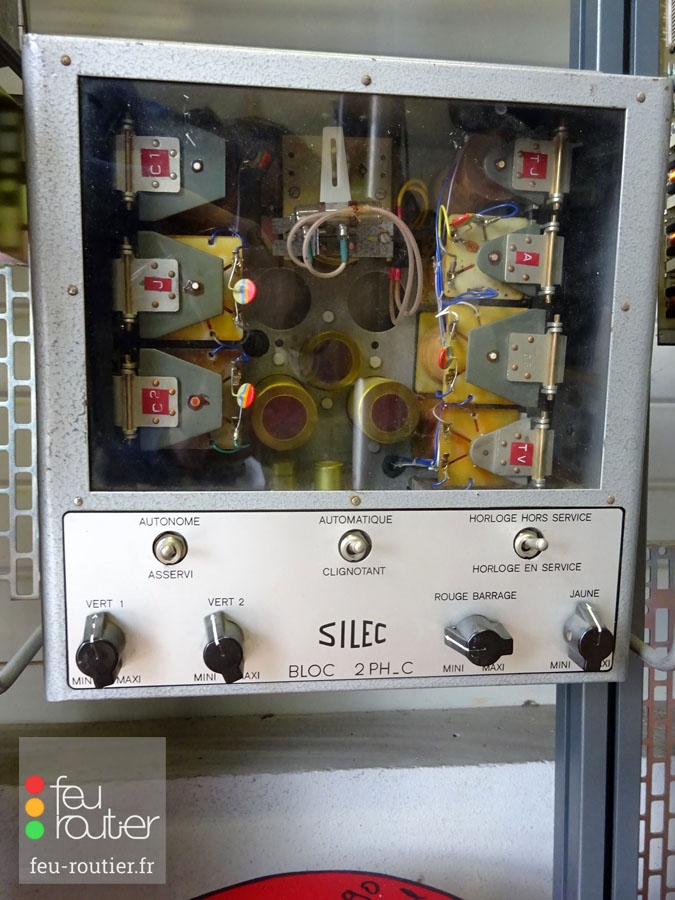

Le contrôleur 2PHC est un contrôleur électromécanique conçu et commercialisé par Silec dans les années 1970.
Il fonctionne avec des relais de deux phases.
|
contrôleur 2PHC |

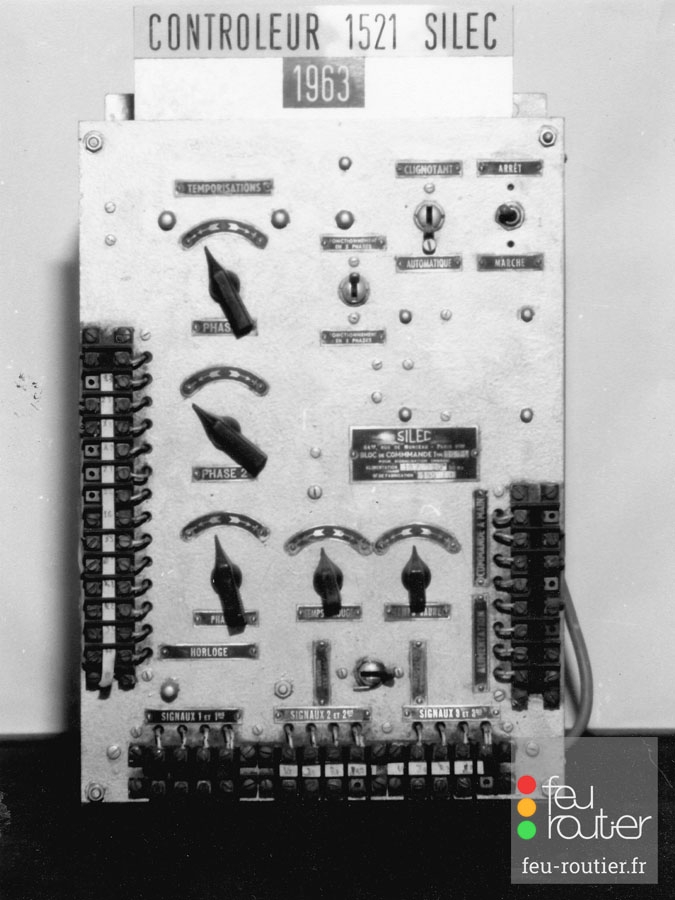

1521
Le contrôleur 1521 électromécanique est un des premiers modèles commercialisés par Silec dans les années 1960.
Il pouvait être complété avec un module de coordination (voir ci-dessous)
|
1521 - Lille |
équipements additionnels de contrôleur

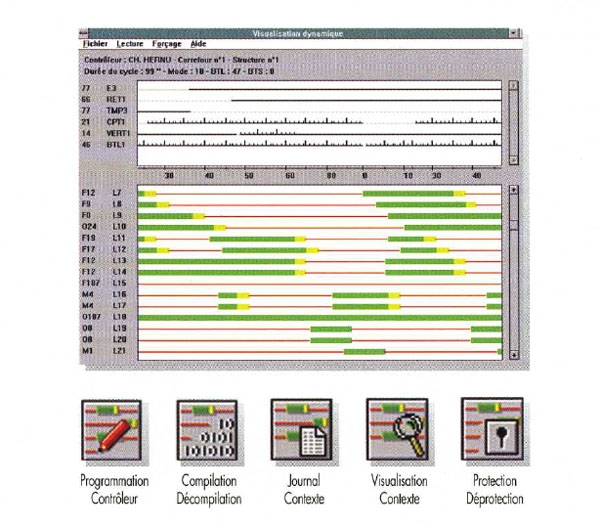

SWING
Logiciel de programmation utilisable avec les contrôleurs Silec Eole et Sirocco.
Sous Windows 7, le logiciel Swing ne fonctionne qu'avec la version 64 bits.

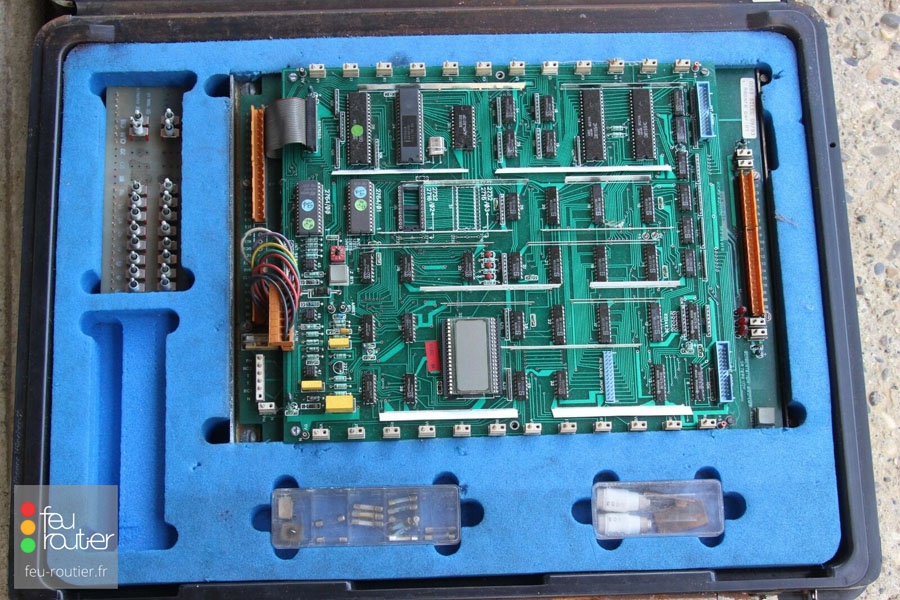

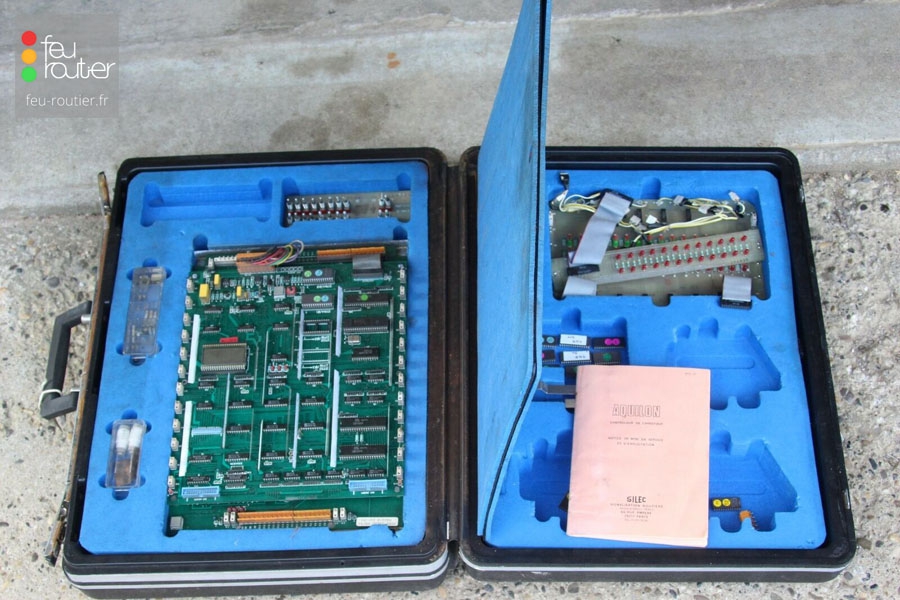

VALISE AQUILON II
Valise de programmation et de maintenance du contrôleur Aquilon II avec notice technique et pièces détachées, datée de 1993.
|
collection privée |

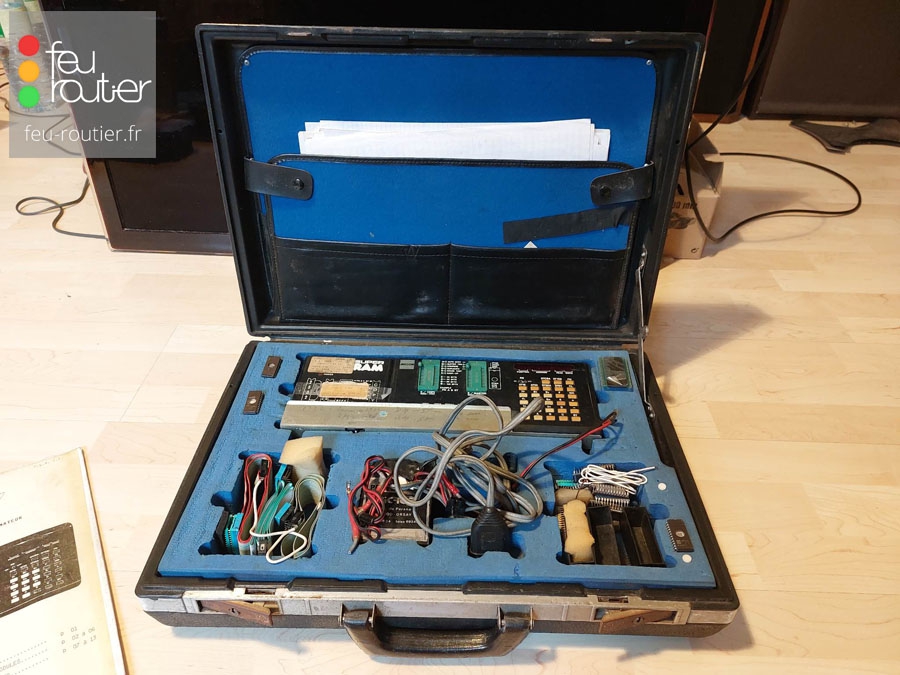

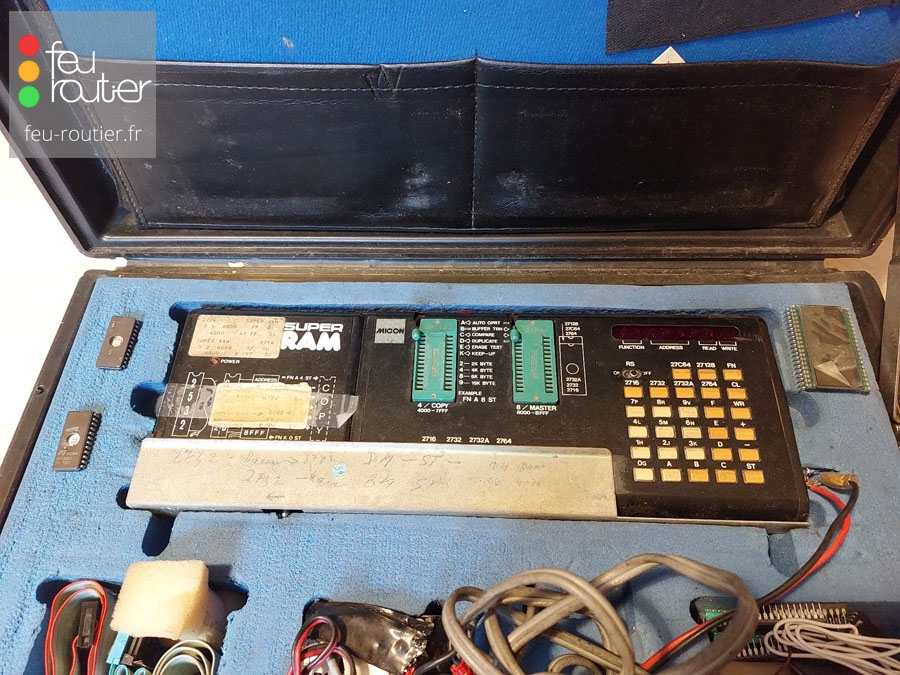

VALISE DE PROGRAMMATION
Valise de programmation comprenant un émulateur programmateur de type Proper 818 destiné à la programmation des contrôleurs à microprocesseur Silec Aquilon, Mistral et Alisé.
|
valise de programmation |

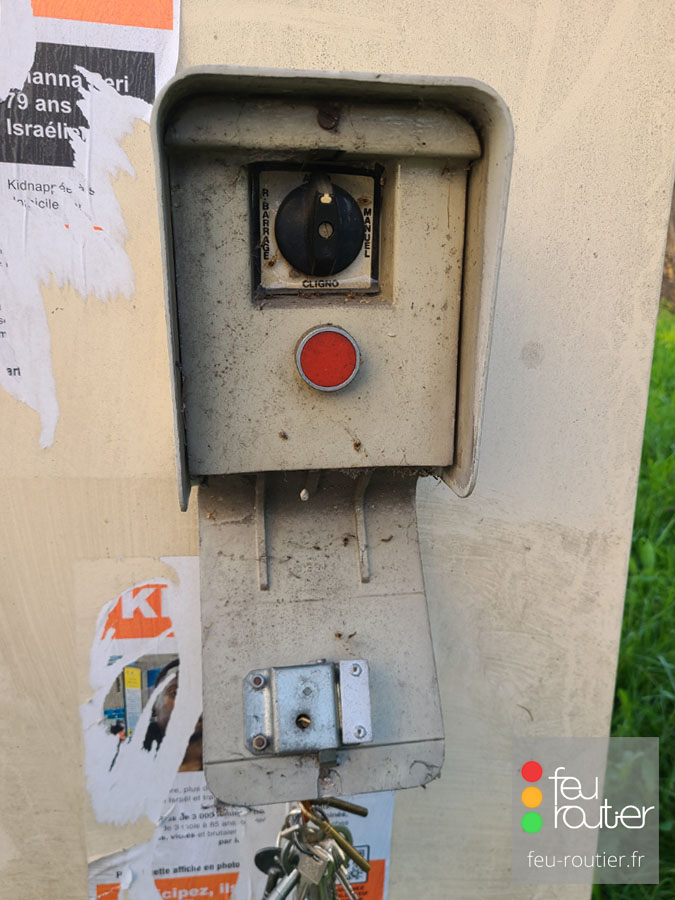

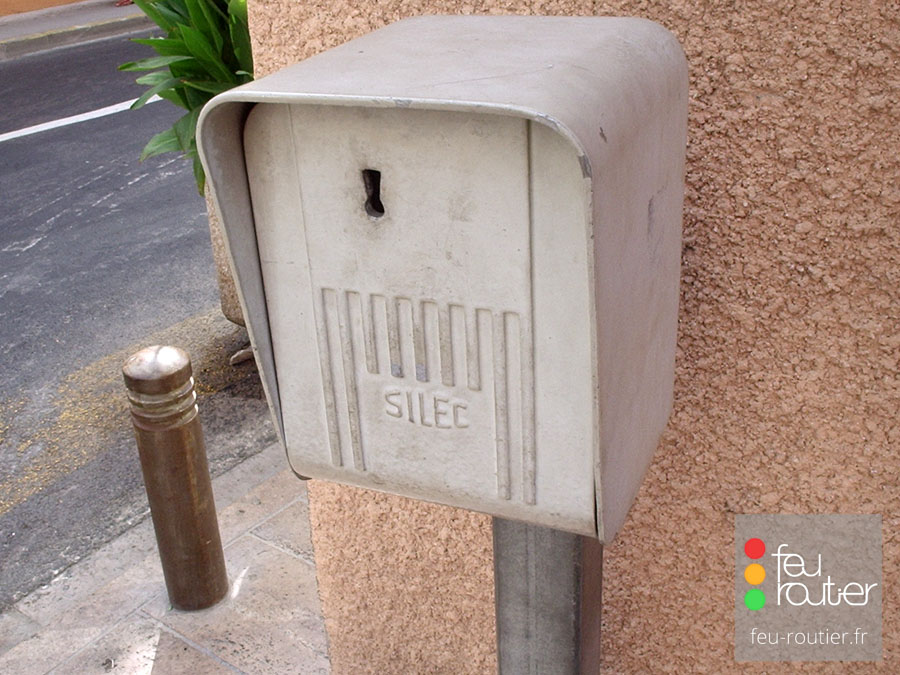

BOITIER AGENT
Boitier agent à clé basé sur le boitier d'appel piétons Silec Standard.
Commercialisé des années 1960 à 1980.
|
boitier agent Silec |
ATTR
Module de coordination basé sur l'heure reçue par onde radio france inter et fonctionnant selon la norme pilote informatique d'armoires à feux (PIAF).
Le module ATTR pouvait également éffectuer des transferts de données vers un PC de télésurveillance Symart en ligne privée.
Un autre module nommé ATC reprenait les mêmes fonctions mais fonctionnait sur le réseau téléphonique.
PIAFILEC
Module de coordination et de télésurveillance mis au point en 1986 pouvant être basé sur la norme pilote informatique d'amoires à feux (PIAF), ou non. Le Piafilec se compose d'un rack recevant 3 cartes (alimentation, microprocesseur et entrées/sorites).
Il était prévu pour fonctionner notamment avec le PCRT Gerfo.

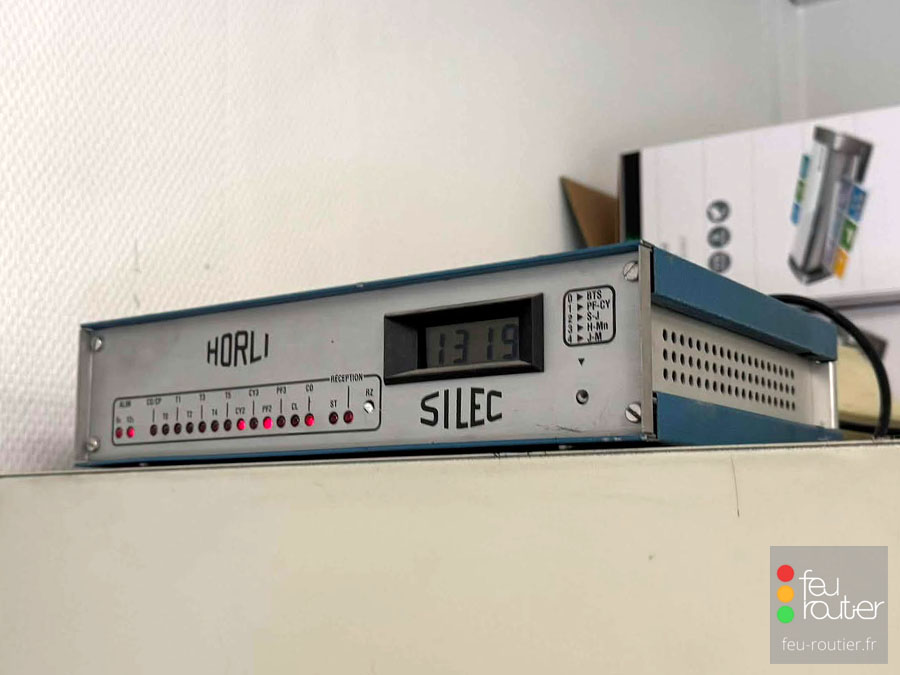

HORLI
Module de coordination à microprocesseur basé sur l'heure reçue par onde radio france inter fonctionnant avec les contrôleurs de génération Aquilon.
Un autre module d'analyse locale du trafic était également commercialisé.
COORDINATION SÉRIE S
Module de coordination à électronique statique fonctionnant avec les contrôleur S200, S400, S800 et S2000.

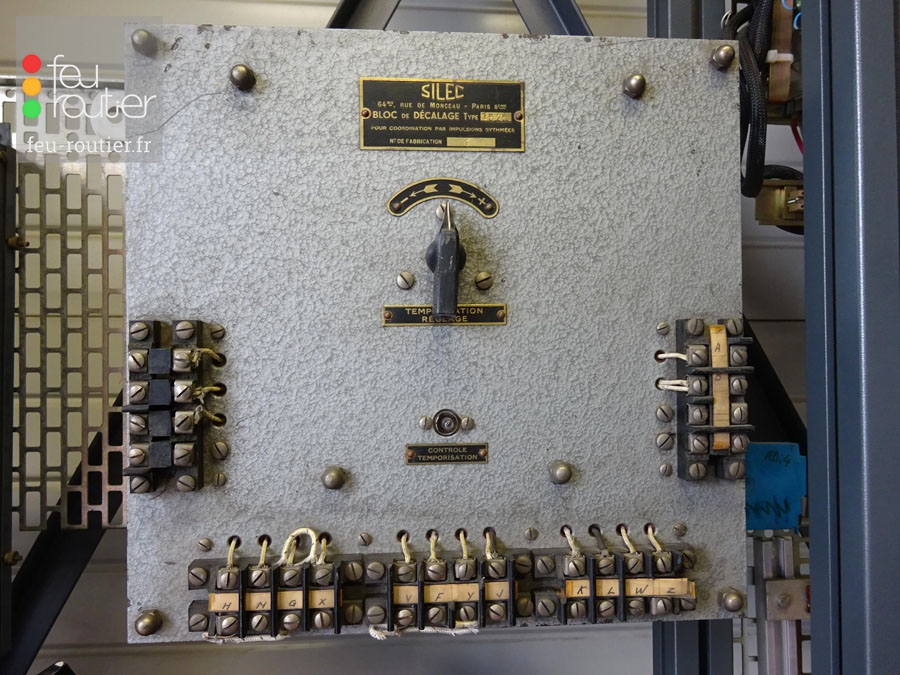

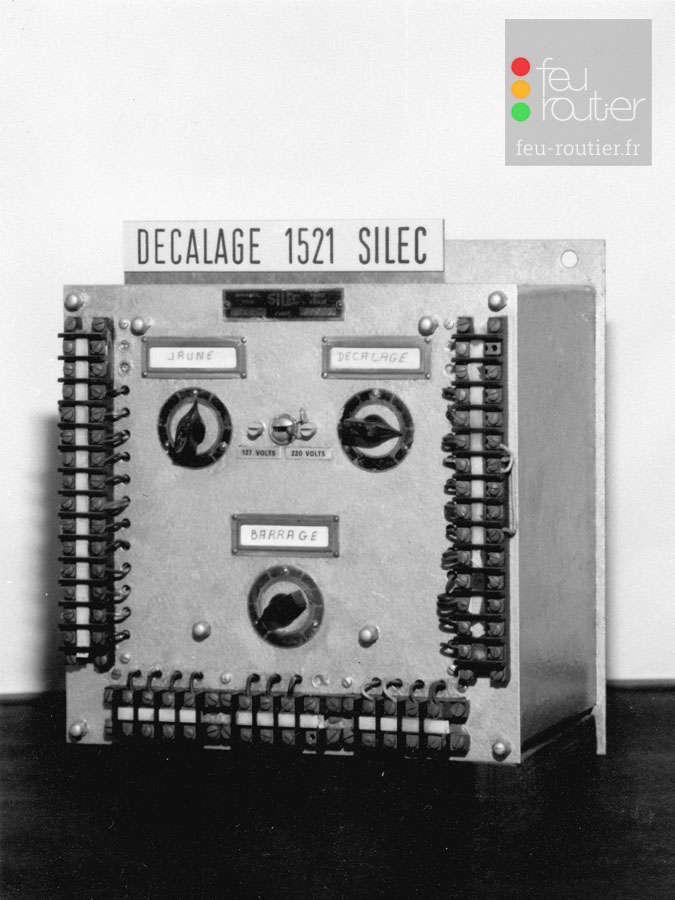

COORDINATION 1521 / 1525
Module de coordination électromécanique fonctionnant avec le contrôleur 1521.
|
décalage 1521 |
|
décalage 1525 |
détecteurs

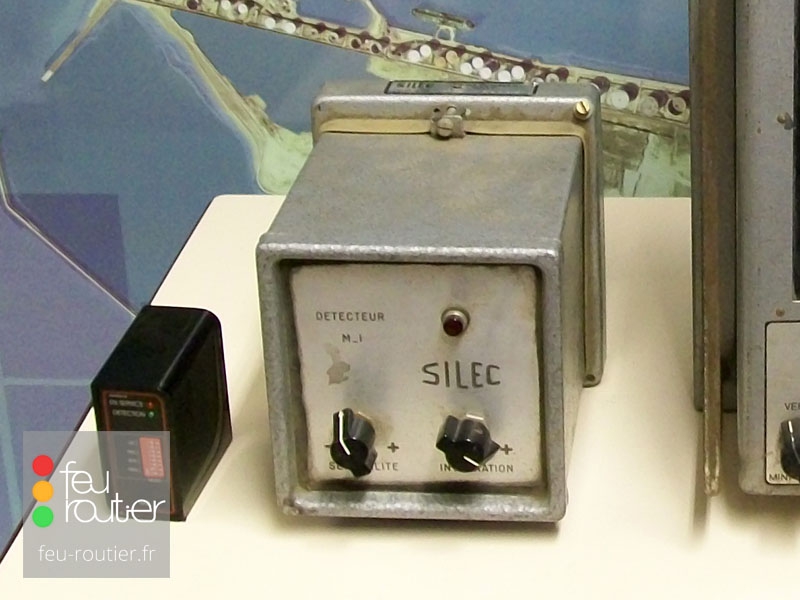

M I
Détecteur électromécanique des années 1970.
|
détecteur M I |

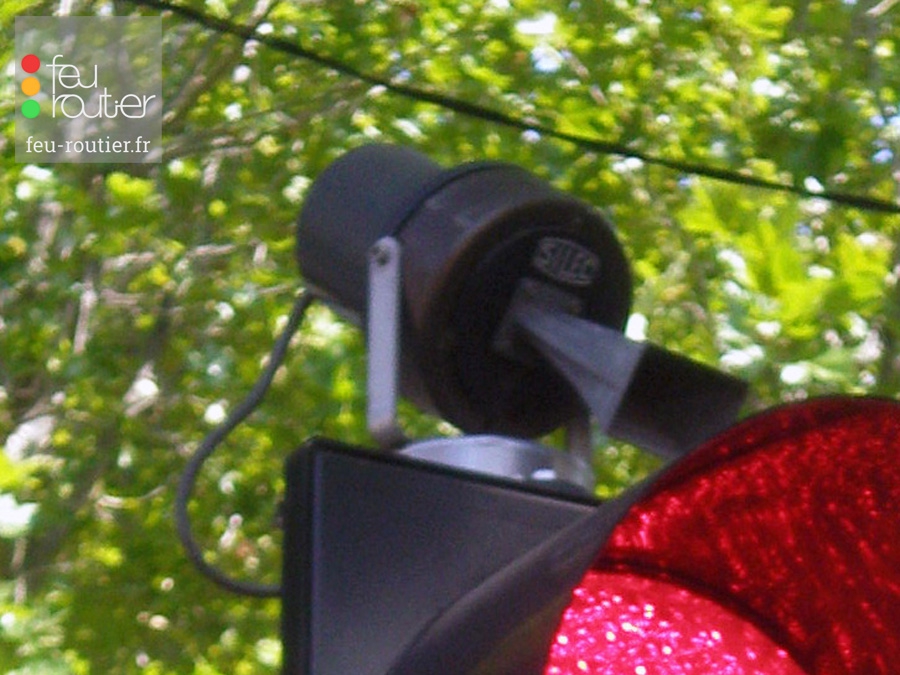

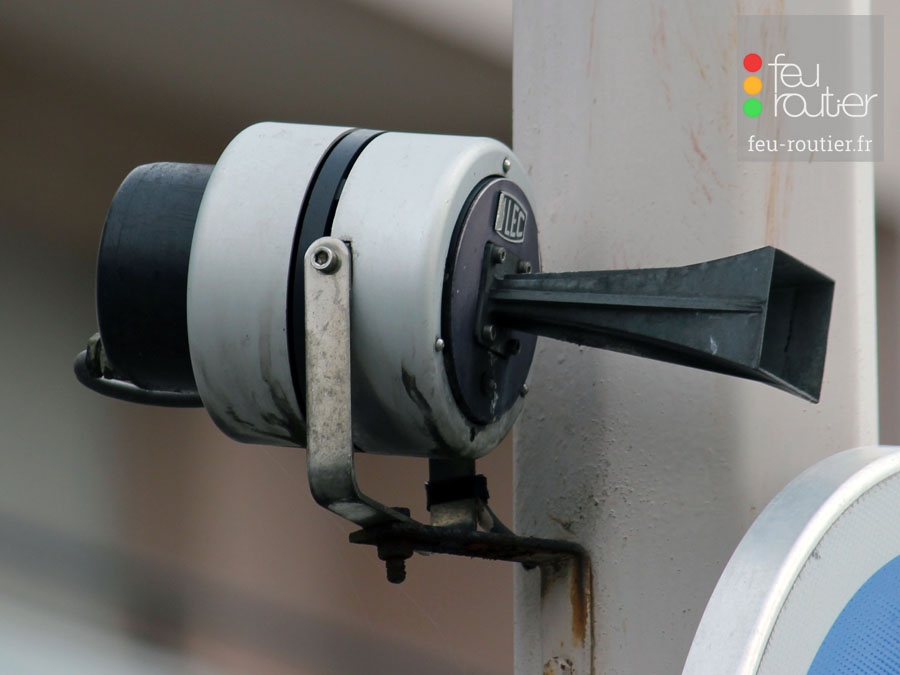

SR 7696
Détecteur à micro-ondes des années 1980 utilisé pour la détection des véhicules prioritaires (transport en commun ou véhicules d'urgence).
Fonctionnant en fréquence de 9900 MHz, ce détecteur fixé sur mât est associé à l'émetteur SR 7704 embarqué à bord des véhicules. Sa portée est de 20 à 150 m.
|
Arles (30) |
|
Reims (51) |
postes centraux de régulation du trafic
M I
PCRT Silec lancé en 1989, composé de :
- 1 ordinateur central
- 1 imprimante
- 1 synoptique
- des capteurs
- un module PIAFILEC équipants les contrôleurs
Sa capacité maximale était de 160 carrefours.
|

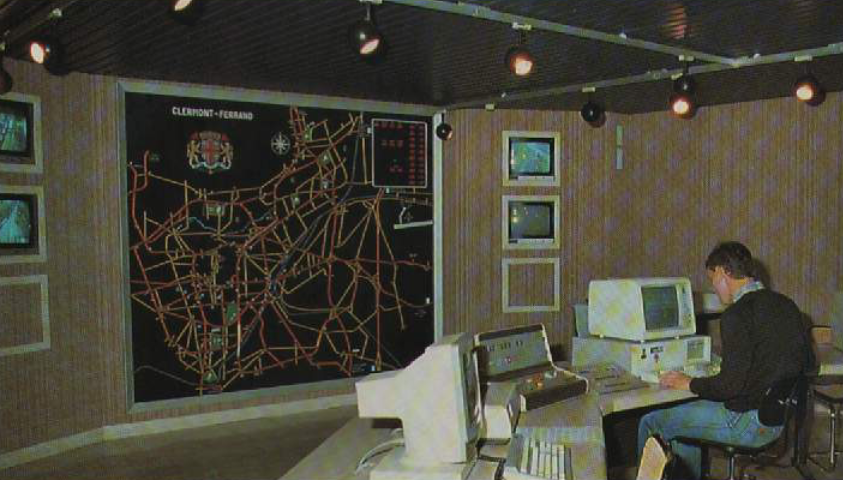

le PCRT Gerfo de Clermont-Ferrand en 1989 |
